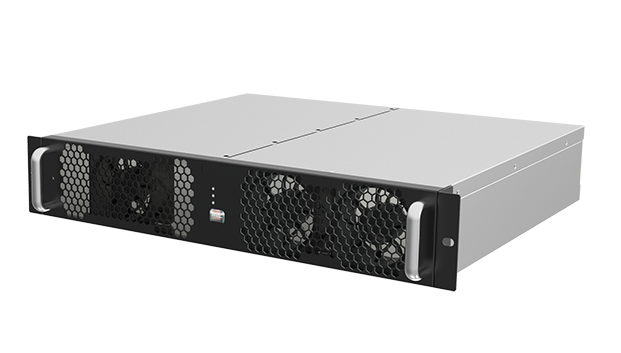

15KW 雙向高頻隔離AC-DC電源模塊

IBG30060

15KW雙向高頻隔離AC-DC電源模塊，支持并網充電、并網逆變，離網逆變工作模式，以及40-300Vdc的寬輸入電池電壓範圍，并可支持最高32檯模塊并機。

産品特點

高效穩定

模塊峰值效率94%

DSP+CPLD高效穩定的控製算灋

安全可靠

具備多重多級軟硬件保護

電池與電網高頻隔離，确保電池與電網側安全運行

設計靈活

最高支持32檯模塊并聯，係統功率可靈活配置

模塊化設計，後期可維護性高

适應廣泛

支持電池寬輸入電壓範圍40-300Vdc

支持-40~75℃的溫度工作範圍

産品參數

IBG30060

基本參數

交流側特性（并網模式）

交流側特性（離網模式）

直流側特性

環境特性

基本參數

	項目	參數指标
基本參數	模塊型号	IBG30060
	外形尺寸	440mm84mm400mm（寬高深）
	模塊淨重	＜15kg
	冷卻方式	智能調速、強製風冷
	噪聲	＜65db
	效率	94％（峰值效率）
	通訊方式	RS485，CAN

交流側特性（并網模式）

	項目	參數指标
交流側特性	電壓製式	A/B/C+PE
	電壓範圍	304-456Vac
	電網頻率	50/60Hz±5%
	額定功率	15KW
	最大輸出功率	18KW
	最大電流	30A Max
	功率因數調節範圍	＞0.98（超前或滞後）
	電流總諧波畸變率	＜5%（<3%@電網THDU<5%）
	逆變充電轉換時間	＜100ms

交流側特性（離網模式）

	項目	參數指标
交流側特性	電壓製式	A/B/C/N+PE
	額定電壓	380Vac
	電網頻率	50/60HZ
	額定功率	15KW
	最大輸出功率	18KW
	最大電流	30A Max
	動态電壓瞬變範圍	＜10% @20%～100%～20% 負載
	電壓總諧波畸變率	＜5%
	電壓不平衡度	＜2%

直流側特性

	項目	參數指标
直流側特性	電壓範圍	40-300Vdc
	額定電壓	150Vdc
	最大電流	120Amax
	額定功率	15kW
	最大輸出功率	18kW
	穩流精度	≤±2%
	電流紋波	≤±1%
	穩壓精度	≤±0.5%
	電壓紋波	≤±2%

環境特性

	項目	參數指标
環境特性	工作溫度	-40~75ºC，50ºC以上輸出功率降額
	存儲溫度	-40℃～75℃
	相對濕度	≤95%RH 無冷凝
	海拔高度	≤2000m，2000m以上輸出功率降額
