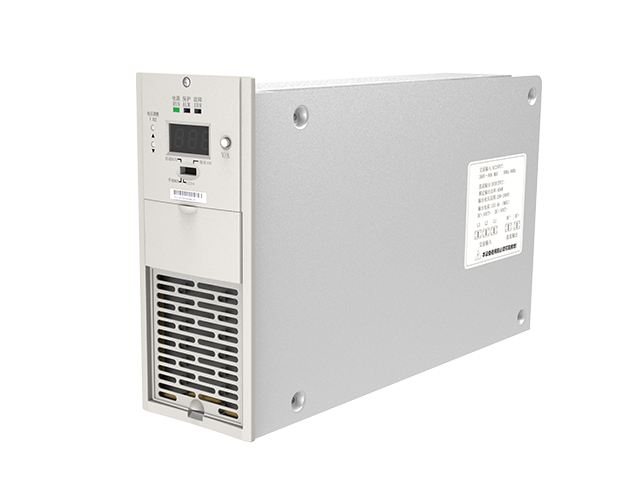

并聯電池模塊

GZ22002B12S

并聯型電池電源係列模塊采用先進的LLC諧振軟開關技術，效率高；采用有源PFC技術，功率因數高；模塊采樣自冷散熱具有較強的環境适應性，可靠性高。

産品特點

便捷靈活

接線使用螺釘安裝方式，方便終端使用

軟件均流，小負載條件下均有良好均流效果

安全可靠

DSP數字化控製，提供更高可靠性

性能優異

獨立的電池筦理（自主均浮充筦理、0.1C全自動在線核容、電池內阻檢測）

廣泛适應

自冷散熱，良好環境适應性

産品參數

GZ22002B12S

GZ4810B12S

GZ11004B12S

GZ22004B24S

其它參數

交流輸入

直流、電池輸出特性

交流輸入，電池輸入特性

工作環境

其它參數

基本參數

交流輸入

直流、電池輸出特性

交流輸入，電池輸入特性

工作環境

其它參數

基本參數

交流輸入

直流、電池輸出特性

交流輸入，電池輸入特性

工作環境

其它參數

基本參數

交流輸入

直流、電池輸出特性

交流輸入，電池輸入特性

工作環境

其它參數

	項目	參數指标
基本參數	模塊型号	GZ22002B12S
	外形尺寸	381.4257110 mm（寬×高×深）
	模塊淨重	≦ 10kg

交流輸入

	項目	參數指标
交流輸入	母線輸出額定值	234V/2A
	電池輸出額定值	12V/20A
	母線輸出電壓範圍	198V~242V
	電池輸出電壓範圍	10.5V~14.5V
電池輸入	母線輸出額定值	230V/2A
電池輸入	母線輸出電壓範圍	198V~242V

直流、電池輸出特性

	項目	參數指标
交流輸入-母線輸出	紋波峰-峰值係數	≤1%
	穩壓精度	≤±0.5%
	效率（額定條件）	≥90%
	均流	≤ ±5%
	3-8S 過載（額定值）	7倍
電池輸入-母線輸出	紋波峰-峰值係數	≤1%
	穩壓精度	≤±0.5%
	效率（額定）	≥85%
	均流	≤±5%
交流輸入-電池輸出	紋波峰-峰值係數	≦200mV
	穩壓精度	≦0.6%
	效率	≧85%
	穩流精度	≦1%

交流輸入，電池輸入特性

	項目	參數指标
交流輸入	額定輸入電壓	單相 220Vac
	輸入電壓範圍	176Vac～285Vac（滿載）
	輸入電流	＜8A
	頻率	45Hz～65Hz
	功率因數 PF	≥0.99
	電流失真度 THD	≤10%（單次）
	輸入保護	保險
電池輸入	額定輸入電壓	13.5VDC/27VDC
	輸入電壓範圍	10.5Vdc～14.5vdc； 21Vdc～29vdc
	輸入電流額定	45A

工作環境

	項目	參數指标
環境特性	工作環境溫度	-10℃～45℃正常工作；
	存儲溫度	-40℃～70℃
	相對濕度	0～90%RH
	海拔	2000m 以下滿載輸出

其它參數

	項目	參數指标
産品安全及可靠性	母線輸出過壓保護	250±2VDC；58VDC±1VDC；130±2VDC 可恢複
	輸入欠壓保護	140±5VAC（恢複電壓 170±5VAC），正常後自動恢複工作
	輸入過壓保護	300±5VAC（恢複電壓 270±5VAC），正常後自動恢複工作
	過溫保護	75℃±5（恢複溫度：70℃±5，降溫後自動恢複）
	冷卻方式	自冷散熱
	平均故障時間	MTBF≥100000h
	噪聲	不大于 45dB(A)

展開全部參數

基本參數

	項目	參數指标
基本參數	模塊型号	GZ4810B12S
	外形尺寸	381.4257110 mm（寬×高×深）
	模塊淨重	≦ 10kg

交流輸入

	項目	參數指标
交流輸入	母線輸出額定值	49V/10A
	電池輸出額定值	12V/20A
	母線輸出電壓範圍	40V~58V
	電池輸出電壓範圍	10.5V~14.5V
電池輸入	母線輸出額定值	47V/10A
電池輸入	母線輸出電壓範圍	40V~58V

直流、電池輸出特性

	項目	參數指标
交流輸入-母線輸出	紋波峰-峰值係數	≦200mV
	穩壓精度	≤±0.6%
	效率（額定條件）	≥90%
	均流	≤ ±5%
	3-8S 過載（額定值）	5 倍
電池輸入-母線輸出	紋波峰-峰值係數	≦200mV
	穩壓精度	≤±0.6%
	效率（額定）	≥85%
	均流	≤±5%
交流輸入-電池輸出	紋波峰-峰值係數	≦200mV
	穩壓精度	≦0.6%
	效率	≧85%
	穩流精度	≦1%

交流輸入，電池輸入特性

	項目	參數指标
交流輸入	額定輸入電壓	單相 220Vac
	輸入電壓範圍	176Vac～285Vac（滿載）
	輸入電流	＜8A
	頻率	45Hz～65Hz
	功率因數 PF	≥0.99
	電流失真度 THD	≤10%（單次）
	輸入保護	保險
電池輸入	額定輸入電壓	13.5VDC/27VDC
	輸入電壓範圍	10.5Vdc～14.5vdc； 21Vdc～29vdc
	輸入電流額定	45A

工作環境

	項目	參數指标
環境特性	工作環境溫度	-10℃～45℃正常工作；
	存儲溫度	-40℃～70℃
	相對濕度	0～90%RH
	海拔	2000m 以下滿載輸出

其它參數

	項目	參數指标
産品安全及可靠性	母線輸出過壓保護	250±2VDC；58VDC±1VDC；130±2VDC 可恢複
	輸入欠壓保護	140±5VAC（恢複電壓 170±5VAC），正常後自動恢複工作
	輸入過壓保護	300±5VAC（恢複電壓 270±5VAC），正常後自動恢複工作
	過溫保護	75℃±5（恢複溫度：70℃±5，降溫後自動恢複）
	冷卻方式	自冷散熱
	平均故障時間	MTBF≥100000h
	噪聲	不大于 45dB(A)

展開全部參數

基本參數

	項目	參數指标
基本參數	模塊型号	GZ11004B12S
	外形尺寸	381.4257110 mm（寬×高×深）
	模塊淨重	≦ 10kg

交流輸入

	項目	參數指标
交流輸入	母線輸出額定值	117V/4A
	電池輸出額定值	12V/20A
	母線輸出電壓範圍	98V~127V
	電池輸出電壓範圍	10.5V~14.5V
電池輸入	母線輸出額定值	115V/4A
電池輸入	母線輸出電壓範圍	98V~127V

直流、電池輸出特性

	項目	參數指标
交流輸入-母線輸出	紋波峰-峰值係數	≤1%
	穩壓精度	≤±0.5%
	效率（額定條件）	≥90%
	均流	≤ ±5%
	3-8S 過載（額定值）	5倍
電池輸入-母線輸出	紋波峰-峰值係數	≤1%
	穩壓精度	≤±0.5%
	效率（額定）	≥85%
	均流	≤±5%
交流輸入-電池輸出	紋波峰-峰值係數	≦200mV
	穩壓精度	≦0.6%
	效率	≧85%
	穩流精度	≦1%

交流輸入，電池輸入特性

	項目	參數指标
交流輸入	額定輸入電壓	單相 220Vac
	輸入電壓範圍	176Vac～285Vac（滿載）
	輸入電流	＜8A
	頻率	45Hz～65Hz
	功率因數 PF	≥0.99
	電流失真度 THD	≤10%（單次）
	輸入保護	保險
電池輸入	額定輸入電壓	13.5VDC/27VDC
	輸入電壓範圍	10.5Vdc～14.5vdc； 21Vdc～29vdc
	輸入電流額定	45A

工作環境

	項目	參數指标
環境特性	工作環境溫度	-10℃～45℃正常工作；
	存儲溫度	-40℃～70℃
	相對濕度	0～90%RH
	海拔	2000m 以下滿載輸出

其它參數

	項目	參數指标
産品安全及可靠性	母線輸出過壓保護	250±2VDC；58VDC±1VDC；130±2VDC 可恢複
	輸入欠壓保護	140±5VAC（恢複電壓 170±5VAC），正常後自動恢複工作
	輸入過壓保護	300±5VAC（恢複電壓 270±5VAC），正常後自動恢複工作
	過溫保護	75℃±5（恢複溫度：70℃±5，降溫後自動恢複）
	冷卻方式	自冷散熱
	平均故障時間	MTBF≥100000h
	噪聲	不大于 45dB(A)

展開全部參數

基本參數

	項目	參數指标
基本參數	模塊型号	GZ22004B24S
	外形尺寸	381.4257110 mm（寬×高×深）
	模塊淨重	≦ 10kg

交流輸入

	項目	參數指标
交流輸入	母線輸出額定值	234V/4A
	電池輸出額定值	24V/20A
	母線輸出電壓範圍	198V~242V
	電池輸出電壓範圍	20V~30V
電池輸入	母線輸出額定值	230V/4A
電池輸入	母線輸出電壓範圍	198V~242V

直流、電池輸出特性

	項目	參數指标
交流輸入-母線輸出	紋波峰-峰值係數	≤1%
	穩壓精度	≤±0.5%
	效率（額定條件）	≥92%
	均流	≤ ±5%
	3-8S 過載（額定值）	5倍
電池輸入-母線輸出	紋波峰-峰值係數	≤1%
	穩壓精度	≤±0.5%
	效率（額定）	≥85%
	均流	≤±5%
交流輸入-電池輸出	紋波峰-峰值係數	≦200mV
	穩壓精度	≦0.6%
	效率	≧85%
	穩流精度	≦1%

交流輸入，電池輸入特性

	項目	參數指标
交流輸入	額定輸入電壓	單相 220Vac
	輸入電壓範圍	176Vac～285Vac（滿載）
	輸入電流	＜8A
	頻率	45Hz～65Hz
	功率因數 PF	≥0.99
	電流失真度 THD	≤10%（單次）
	輸入保護	保險
電池輸入	額定輸入電壓	13.5VDC/27VDC
	輸入電壓範圍	10.5Vdc～14.5vdc； 21Vdc～29vdc
	輸入電流額定	45A

工作環境

	項目	參數指标
環境特性	工作環境溫度	-10℃～45℃正常工作；
	存儲溫度	-40℃～70℃
	相對濕度	0～90%RH
	海拔	2000m 以下滿載輸出

其它參數

	項目	參數指标
産品安全及可靠性	母線輸出過壓保護	250±2VDC；58VDC±1VDC；130±2VDC 可恢複
	輸入欠壓保護	140±5VAC（恢複電壓 170±5VAC），正常後自動恢複工作
	輸入過壓保護	300±5VAC（恢複電壓 270±5VAC），正常後自動恢複工作
	過溫保護	75℃±5（恢複溫度：70℃±5，降溫後自動恢複）
	冷卻方式	自冷散熱
	平均故障時間	MTBF≥100000h
	噪聲	不大于 45dB(A)

展開全部參數
